Шумоглушитель дымовых газов ШДГ

1. Назначение и применение

Шумоглушитель дымовых газов ШДГ предназначен для снижения распространения шума по газоходу и через дымоотводящую систему. Он применяется в котельных и промышленных установках, где источниками шума могут быть вентиляторы, дымососы, горелочное или другое технологическое оборудование.

2. Конструкция и принцип работы

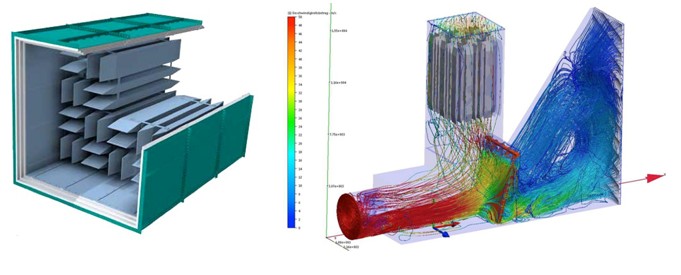

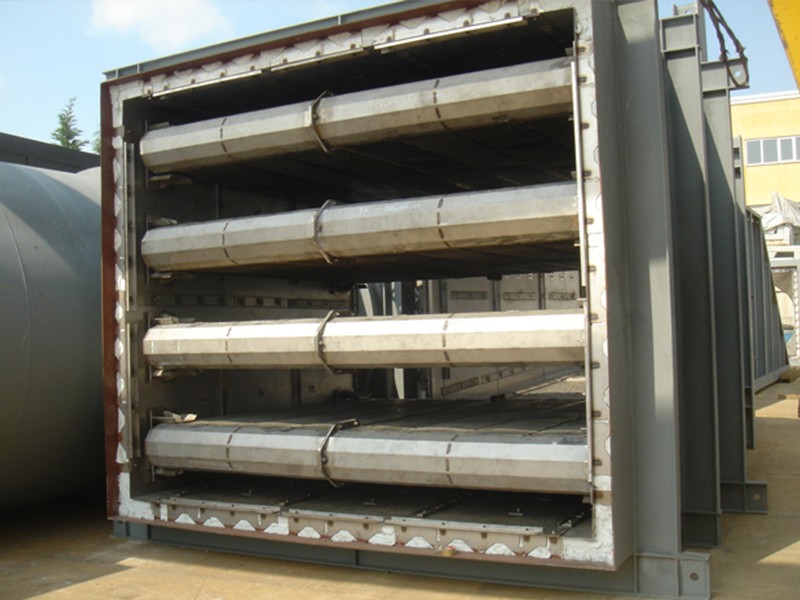

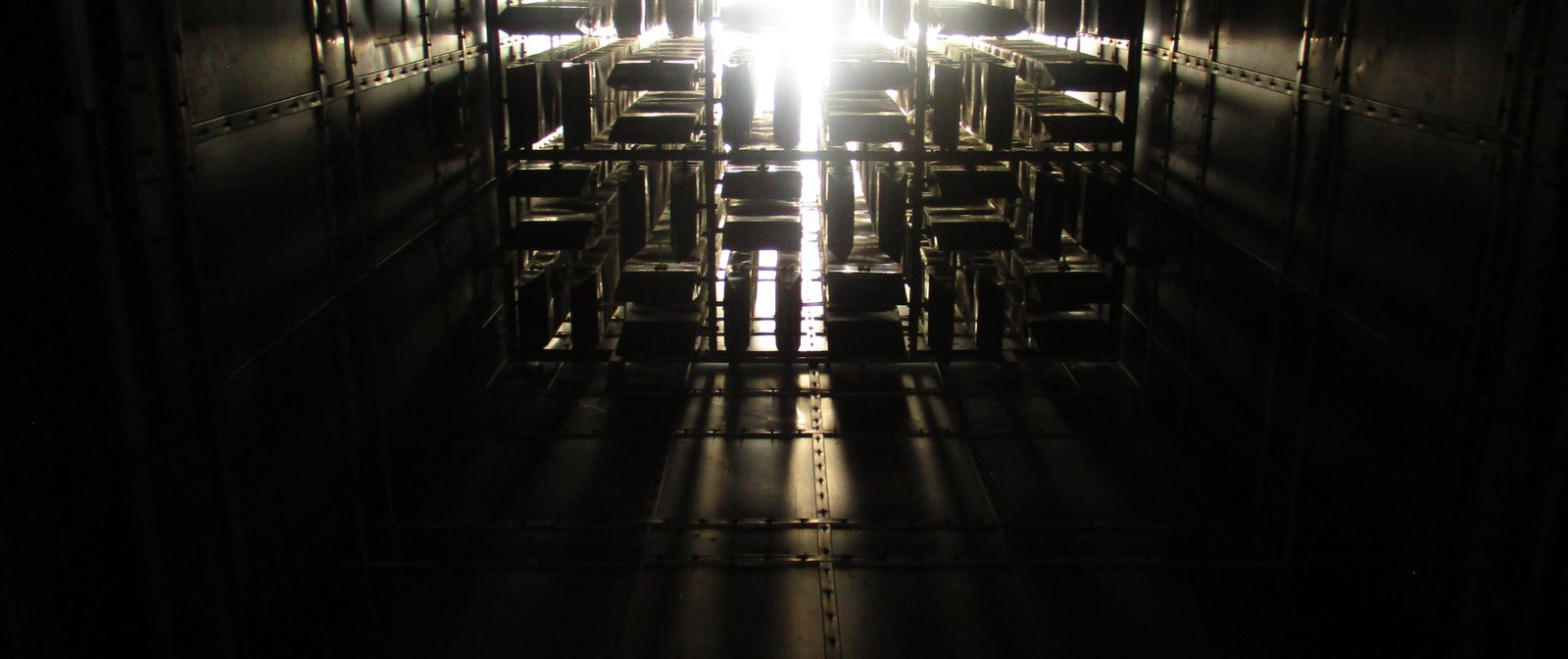

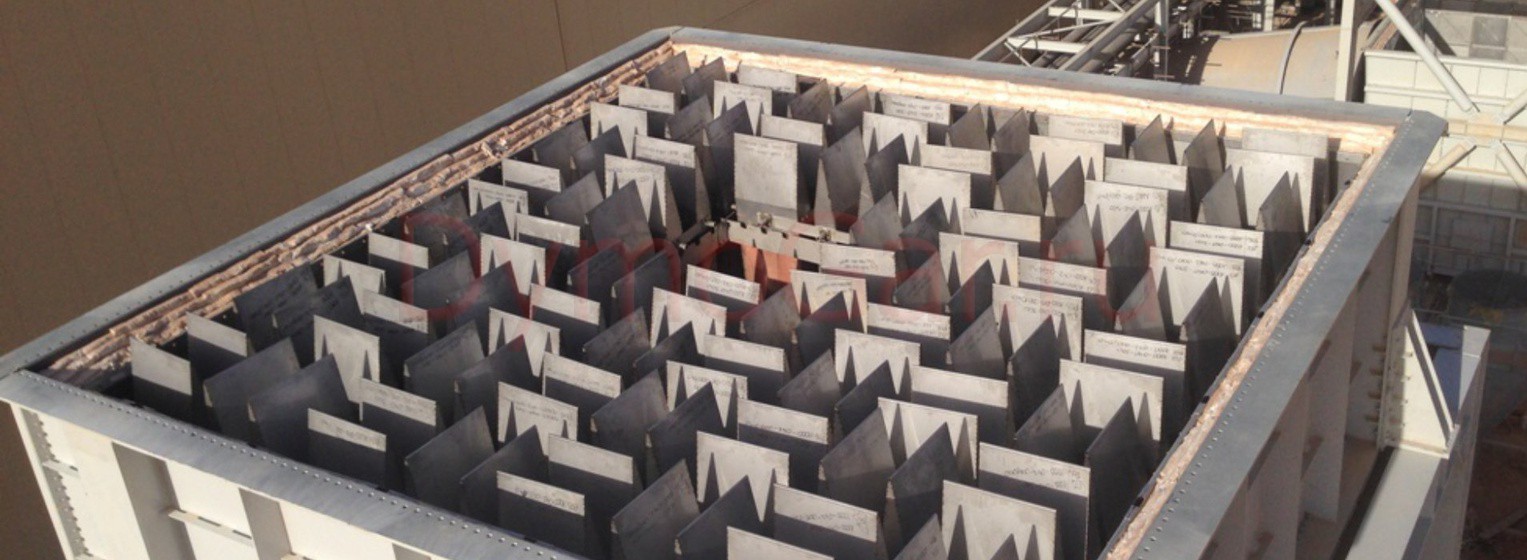

Конструкция включает корпус и акустические элементы, расположенные в проходном сечении. Их конфигурация выбирается по спектру шума, расходу и температуре дымовых газов. Для конкретного объекта могут применяться пластинчатые, трубчатые либо комбинированные решения.

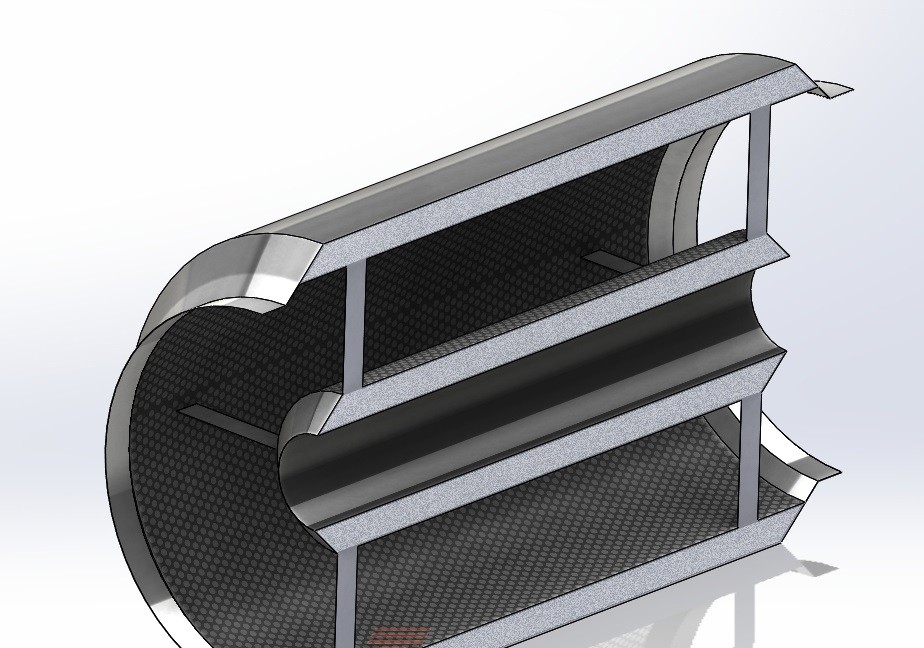

• Корпус круглого или прямоугольного сечения — по компоновке газохода.
• Габариты и присоединительные узлы — по рабочей документации.
• Материалы корпуса и акустических элементов — с учётом температуры, запылённости и состава среды.

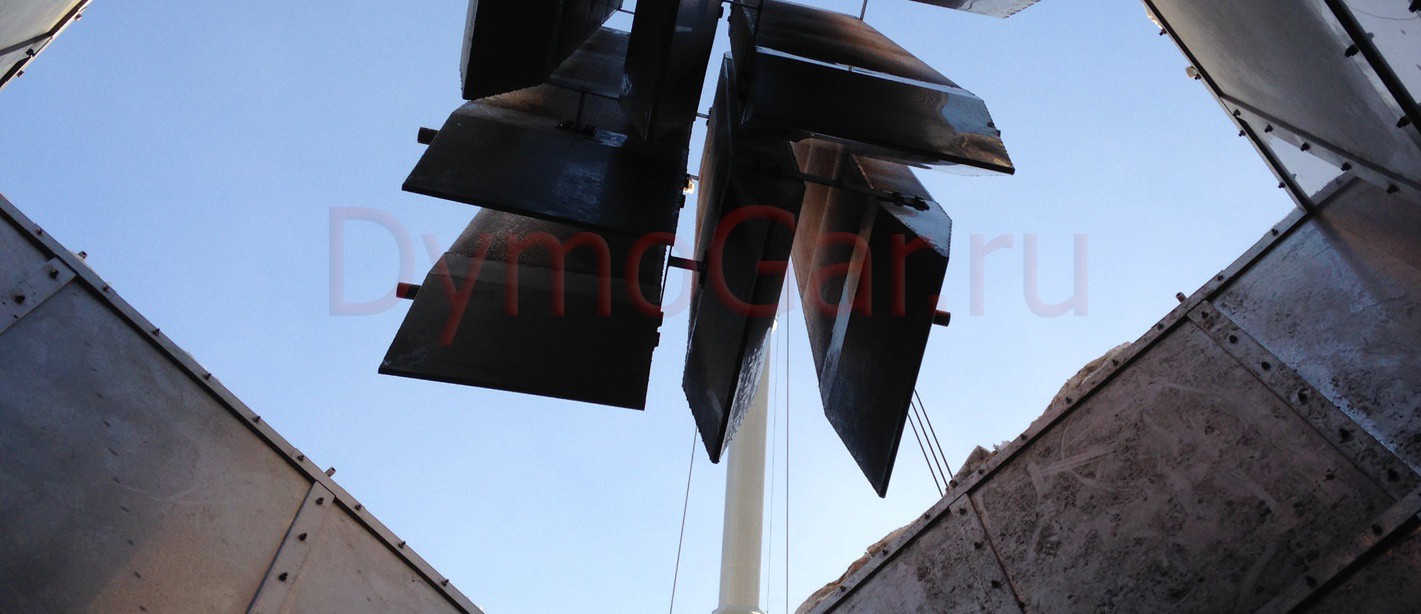

• Установка в газоходе либо в узле подключения к дымовой трубе — по проекту.
• Люки, съёмные элементы и доступ для обслуживания — по заданию заказчика.

3. Акустический и аэродинамический подбор

Эффективность шумоглушителя оценивается для заданного источника шума и режима работы установки. При подборе согласовываются требуемое снижение шума по частотным полосам, допустимая потеря давления, скорость газов и ограничения по монтажному пространству.

Акустические характеристики и сопротивление зависят от исполнения изделия. Их определяют расчётом для конкретной системы, чтобы увязать шумоглушитель с работой оборудования и газоотводящего тракта.

4. Комплект поставки

Поставка может включать корпус, акустические секции, присоединительные элементы и документацию в согласованном объёме. Опоры, теплоизоляция, переходные участки газохода и монтажные работы уточняются при подготовке предложения.

5. Данные для заказа

Для подбора направьте расход и температуру газов, размеры газохода, сведения об источнике шума, результаты измерений или его акустическую характеристику, допустимую потерю давления и доступные габариты. Полезно приложить схему дымоотводящей системы и указать место предполагаемой установки.

Стоимость изготовления — по запросу. Исполнение, комплектация и акустические показатели согласовываются по исходным данным объекта.
