Шибер газохода ШГ

1. Назначение и применение

Шибер газохода ШГ предназначен для изменения проходного сечения газохода и управления потоком дымовых газов в предусмотренных проектом режимах. Он применяется в дымоотводящих системах котельных и промышленных установок, в том числе на участках подключения оборудования к общему газоходу.

2. Конструкция и варианты исполнения

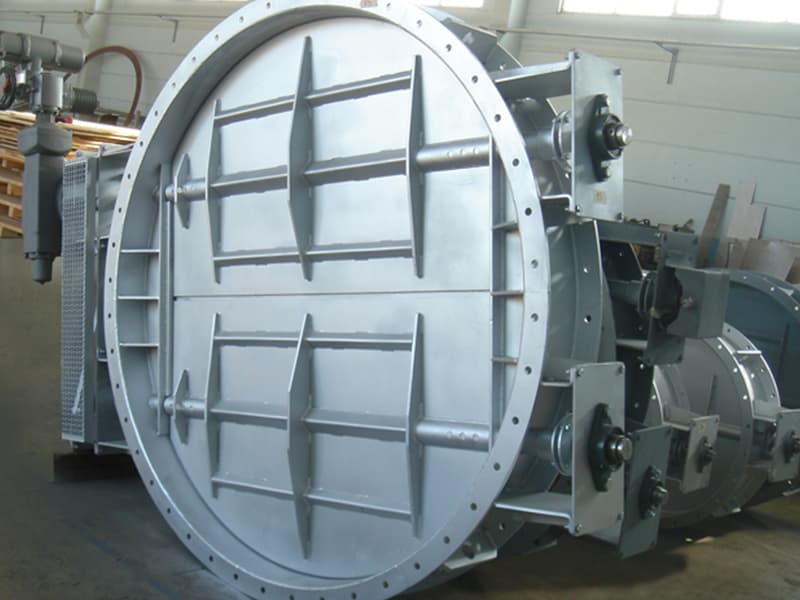

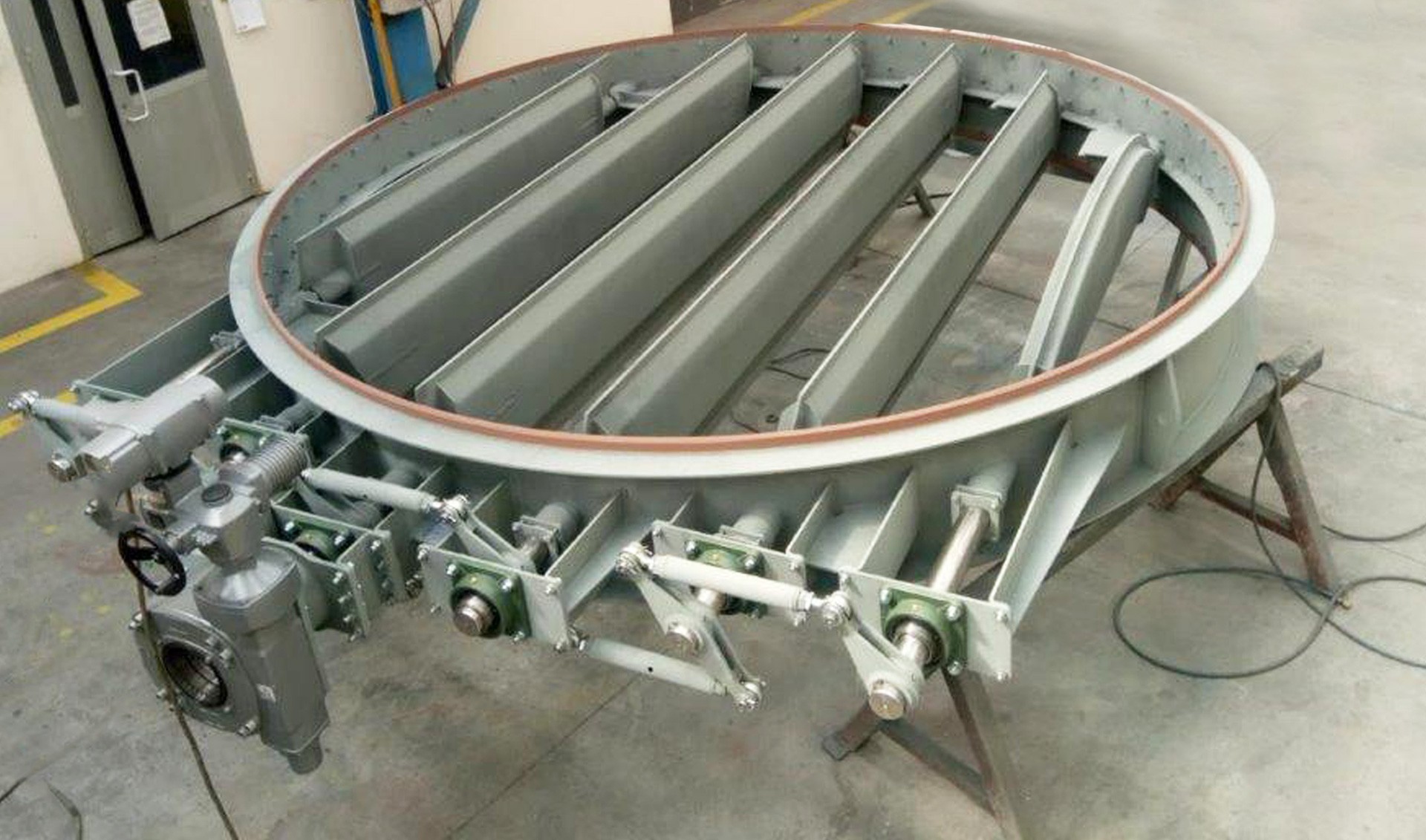

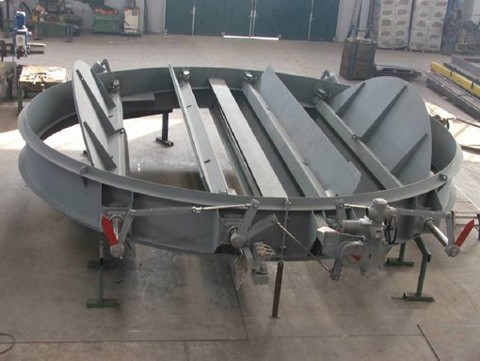

Шибер представляет собой стальной корпус с подвижной заслонкой и узлом управления. Поворотное исполнение может быть одностворчатым или многостворчатым: конструкция выбирается по сечению газохода и необходимому диапазону регулирования.

• Форма сечения — круглая или прямоугольная, по присоединяемому газоходу.
• Присоединение — фланцевое либо другое, предусмотренное рабочей документацией.
• Управление — ручное или механизированное, по заданию заказчика.
• Материал корпуса, заслонок и опорных узлов — с учётом температуры и состава газов.
• Ограничители положения, указатель открытия и узлы подключения привода — по комплектации.

3. Особенности подбора

При выборе учитываются температура, расход и состав газов, рабочий перепад давления, размеры газохода и доступ к обслуживанию. Требования к плотности закрытия и допустимому пропуску газа задаются отдельно. Рабочие положения заслонки и её связь с автоматикой оборудования определяются проектом системы дымоудаления.

4. Комплект поставки

В согласованную поставку могут входить корпус, заслонка или комплект створок, валы, опорные узлы, механизм ручного управления и присоединительные элементы. Электропривод, средства контроля положения и монтаж указываются в предложении в соответствии с техническим заданием.

5. Данные для заказа

Для подбора сообщите внутренний диаметр либо ширину и высоту газохода, температуру и состав среды, расход газов, назначение шибера, требуемый привод и параметры присоединения. Чертёж участка газохода поможет уточнить монтажные размеры и расположение механизма управления.

Стоимость изготовления — по запросу. Размеры и исполнение шибера согласовываются для конкретного объекта.
